PN公稱通徑
DN | 結構尺寸/mm | 公稱壓力
PN | 公稱通徑
DN | 結構尺寸/mm | | L | L1 | L | L1 |
| 16 | 25 | 180 | 90 | 16 | 100 | 320 | 160 |
| 32 | 200 | 100 | 125 | 380 | 190 |
| 40 | 220 | 110 | 150 | 440 | 220 |
| 50 | 240 | 120 | 200 | 550 | 275 |
| 65 | 260 | 130 | 250 | 670 | 335 |
| 80 | 280 | 140 | 300 | 720 | 425 |
| 表中未列出的其他規(guī)格尺寸，請咨詢汗越閥門技術部！ |

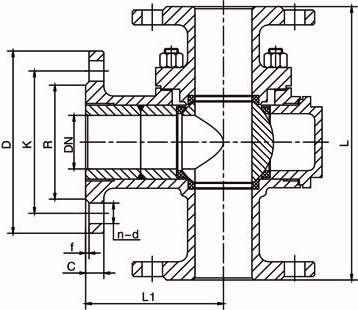

電動三通球閥結構圖
本產(chǎn)品按結構型式分為L型、T型和Y型三種，常用型號有Q944F、Q944H、Q944Y、Q949F、Q949H、Q949Y、Q945F、Q945H、Q945Y、Q948F、Q948H、Q948Y、Q942F、Q942H、Q942Y等，電動執(zhí)行機構可選用精小型、多回轉型、部分回轉型等。
