PN公稱通徑
DN | 外形尺寸/mm | 公稱壓力
PN | 公稱通徑
DN | 外形尺寸/mm | | d | L | d | L |
| 16 | 15 | 14 | 35 | 16 | 65 | 64 | 95 |
| 20 | 19 | 38 | 80 | 76 | 118 |
| 25 | 25 | 42 | 100 | 95 | 140 |
| 32 | 29 | 50 | 125 | 100 | 175 |
| 40 | 38 | 60 | 150 | 125 | 210 |
| 50 | 48 | 70 | 200 | 150 | 280 |
| 以上尺寸僅供參考，表中未列出的其他規(guī)格參數(shù)，請咨詢汗越閥門技術部！ |

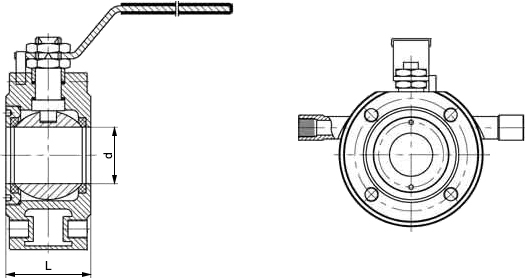

對夾式保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明型號規(guī)格、公稱壓力、公稱尺寸、閥體和內件材質、工作介質、使用溫度、驅動方式等，本產品保溫加熱流體進出接口有螺紋和法蘭兩種連接方式。
